Sistema certificato per estrazione fumi nelle celle frigorifere (-5°C/-25°C/-30°C)

Sistema completo, conforme alla UNI 9494-2, composto dal quadro di comando e controllo per l’apertura in automatico o “manuale” (con pulsantiera VVF), delle portelle poste sulla parte alta della cella per l’estrazione dei fumi caldi (mediante estrattore F400 oppure F600) e delle portelle poste sulla parte bassa della cella per l’immissione dell’aria di riscontro.

Questo sistema garantisce il mantenimento della temperatura all'interno della cella grazie alle portelle che isolano l'ambiente interno da quello esterno.

​​​​​​Componenti del sistema FUMO VENT COLD ROOM

1. Estrattori F400/F600

2. Condotta certificata per estrazione fumi

3. Portella per estrazione fumi con attuatore certificato UNI EN 12101-2

4. Portella per immissione aria con attuatore certificato UNI EN 12101-2

5. Quadro di comando e controllo​​​​​​

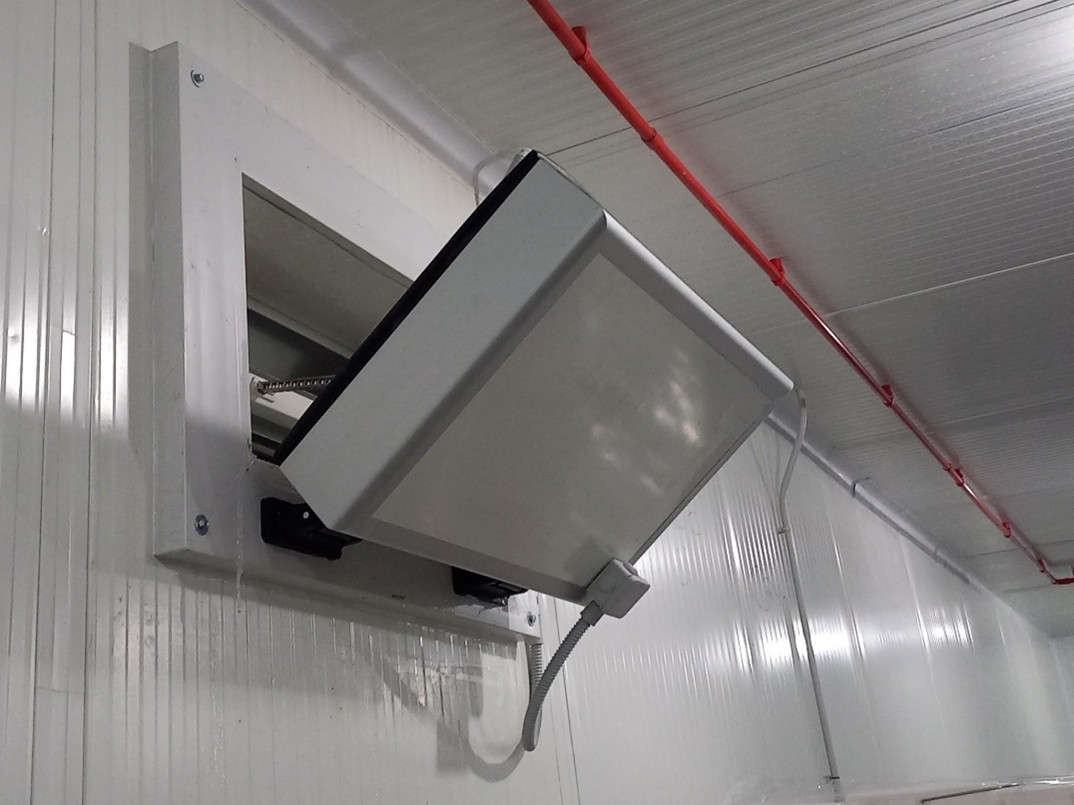

Finestra/Portella per celle frigorifere a doppio effetto (apri-chiudi) a taglio termico

Serramento verticale dotato di porta su cerniere, con resistenza 220V su telaio, battente sp.90mm, bordi in alluminio, rivestimento esterno e interno in lamiera bianca standard dimensioni (tipo L700xH700 mm) senza lamiera di raccordo. Telaio in PVC su quattro lati senza maniglia di chiusura.

Il serramento è dotato di sistema di apertura e chiusura elettrico ad elevate prestazioni ed affidabilità, realizzato con le caratteristiche indicate nella normativa (UNI EN 12101-2), con Certificato CE ai sensi della Direttiva 89/106/CEE Prodotti da Costruzione, modificata dalla Direttiva (CPD) 93/68/CEE, Regolamento Europeo (CPR) 305/2011/UE.

Sistema di comando e controllo

Il serramento (portella per cella frigo) viene attivato mediante la centrale mod. SF3000, totalmente ridondata e certificata EN 54-13, in seguito al ricevimento del segnale di allarme incendio nella cella da sistema IRAI.

L’attuatore di apertura a 24Vdc, viene alimentato da apposito alimentatore EN 12101-10 e attivato mediante speciale modulo di comando mod. BXO2I4 per elevati assorbimenti fino a 8A – 24 Vdc.

I segnali di apertura/chiusura sono remotizzati sulla centrale.

La centrale SF3000 ad apertura serramento, attiva l’estrattore certificato per l'estrazione dei fumi.

Il sistema può essere anche attivato “manualmente” da dedicata pulsantiera per VVF (QE PULS).

Certificazioni
